板式换热器密封垫的材料和性能评价

发布日期:2019-04-17 16:26 点击量:1738

板式换热器密封垫片是板式换热器的一个关键的部件。板式换热器的工作温度实质上就是垫片能承受的温度,板式换热器的工作压力也受垫片制约。板式换热器较薄弱的环节就是板式换热器密封垫。多年来,一直成为众所关注和探索的焦点,现已在耐温、耐蚀材料及其性能评价方面取得了一些进展。

(1)丁腈橡胶(NBR)一般适用于120 ℃以下工况,新研制的高温NBR可到145 ℃,经氢化处理的NBR达160 ℃;三元乙丙橡胶(EPDM)过去只用于150 ℃,高温EPDM已提高到160 ℃;氟丙橡胶(FPM)可用于175 ℃;石墨层压垫片适用温度可达400 ℃,能良好地代替压缩石棉纤维垫片。

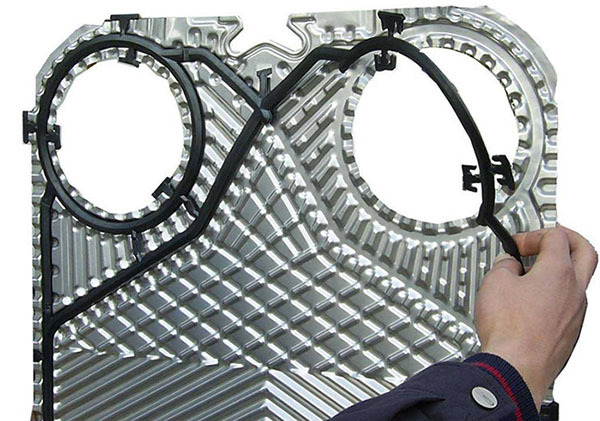

板式换热器密封垫

(2)包覆垫片以一般橡胶或金属块作为芯体,外包聚四氟乙烯(PTFE)或经氟化处理的合成材料等,可以用于腐蚀性很强的介质或提高温度极限。 HISAKA率先使用包覆PTFE的NBR垫片,使PHE的应用领域比过去大大拓宽,垫片的使用寿命也更长。ALFA-LAVAL已将这种垫片用于双板焊接PHE。

(3)随着非粘贴密封垫片的发展,非粘贴密封垫片用材料的配方须有微妙的改变,要求其性能更稳定、更耐久且抗撕裂性更好。

(4)评价垫片耐温性能的好坏,主要有2个指标:额定温度下的压缩永久变形和硬度。对于新的垫片材料,一般需经环样试验和板片加垫片的整体试验,试验时间为5~

40天。推荐的垫片使用温度极限应低于考虑了一定安全系数后的压缩永久变形曲线。

板式换热器的质量及使用寿命很大程度取决于密封垫的质量和使用寿命。对于大对数的换热器而言,板片一般不会损坏,而密封垫则容易老化而引起泄漏,所以密封垫的好坏决定了换热器的好坏和使用寿命。
