安装板式换热器密封垫分为哪几步骤

发布日期:2019-01-15 17:30 点击量:1817

如何更好地安装板式换热器密封垫,就要按照以下几大步骤进行:

1、不锈钢板式换热器板片的组装:组装工艺因为焊接材料的不同而分为两种。在铜钎焊情况下,焊接材料(与板片大小相当的铜箔)与传热板片层层叠压在一起;而镍钎焊的时候,当使用压力较低时,在板片的四周涂抹液态接合剂,要求的压力高时,其组装与铜钎焊相同。

2、不锈钢板式换热器板片的加工:主要是通过冲压工序在板片上加工出各种波纹。

3、冲压定型:对叠好的板片组进行冲压,使各层之间,板片和接合材料之间充分接触。

4、不锈钢板式换热器钎焊前的干燥:冲压定型的板片组在钎焊前需要在干燥炉中进行干燥,去除杂质和水分。

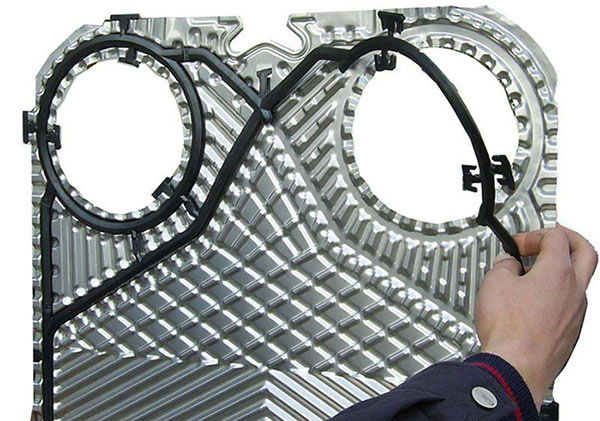

板式换热器密封垫

5、真空钎焊炉中的钎焊:真空状态下,炉内温度升到1100℃以上,焊接材料为铜,其熔点1083℃,而不锈钢板片的熔点为1539℃。铜熔化后,填充到板片四周和接口部位的狭小空隙。因为毛细管的虹吸原理,熔融的铜不会填充到板片的换热面域,而只会往狭小的空间填充。镍钎焊情况下,炉内温度会高些。板片钎焊完毕,需要在炉内冷却后再取出。

6、接口以及附属部品的焊接:根据客户的不同要求,各种不同型号的接口和附属部品 (如吊耳、铭牌等)被焊接到热交换器上。到这一步,换热器已经制作完毕,接下来就是检验工作。

7、检漏:将板式热交换器抽气到真空状态,利用氦检漏仪检漏。

8、压力试验:通过氦检漏的热交换器需要接受高于客户要求的压力检验,检验方式一般为氮气打压,然后放入水槽保压,检查是否有漏点。

9、干燥,装箱:经检验合格的产品,要在干燥炉中进行干燥,去除水分和杂质,才能装箱出厂。
