板式换热器胶垫废旧后拆除、更换的有效方法

发布日期:2018-11-22 13:32 点击量:2779

板式换热器胶垫废旧后拆除的有效方法,检查换热器板片时,板片应无裂纹、划痕、变形等缺陷,板厚不均匀偏差不得超过5%,板式换热器胶垫板片周边应光滑平整,密封槽形状应符合图样要求,其深度允许偏差为0.1mm,其密封面不允许有凹凸、折皱、扭曲、划痕等影响密封性能的缺陷,板片波纹深度允许偏差±0.2mm,其不平度不得大于1%。在拆卸过程中,活动压板宽度方向偏移不超过10mm,垂直方向偏移不超过25mm,应始终保持活动压板基本处于平行状态移动。

板式换热器的维护需要由专业的公司来进行,提供专业的板式换热器维护服务,待系统气体、压力、温度等参数达到维修要求后方可进入现场施工。所使用的粘接剂也应在有效期内。对于穿孔的板片,可采用氢弧焊修补并磨平。拆卸前,将介质进口阀封锁,且应首先封锁高压侧阀门,而后封锁出口阀,使换热器缓慢降温至40℃后进行排放,然后拆除相连管道,整体吊离才能进行。因此同样是板式换热器,因其形式的多样性,可以应用于较为广泛的领域,在大多数热交换工艺过程都可以使用。这些缺陷如果处理不了, 板式换热器的大修解体。

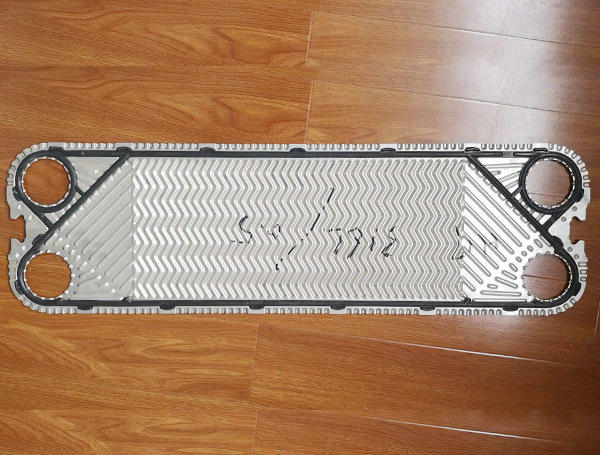

板式换热器胶垫

由于板式换热器板数多,而且要逐片清理,全部更换新垫,所以大修时一般采用整体吊离安装位置,在一个合适地点解体大修。当板片上结垢很薄且垢层易溶于水时,可将板片放在一个专用水槽内,用软纤维棕毛洗擦擦,也可用1-29cg/cmz的压力水或低压蒸汽冲洗。不管在什么情况下都禁止使用乙炔焰加热。在检修前,对准备更换的垫片需认真检查,表面要光滑、厚度一致、无横向裂纹、无气泡、无缺口、无老化、无搭接及对接的痕迹。先拆除接管,然后按对角线的方向依次松开固定螺栓, 先拆除旧垫片。各种形式进行组合可以知足不同的工况需求,在使用中更有针对性。一手持电热风沿密封槽底部加热,待粘接剂受热变软时,另一手将垫子拉起缓缓剥离。 换热器的整体解体。

板式换热器胶垫、垫片拆除后,对密封槽内的残胶,可用直径40-50mm、宽度8-10mm的不锈钢丝轮装在切向磨光机上,将残胶磨去,保证密封槽光洁。对换热器本体,拿下压紧螺栓保护套管,对所有的螺栓除锈涂油;检查上梁滑动表面,并擦拭干净;检查活动压板上部辊轮,使其动弹灵活;测量并板叠长度“A”,重装时应保证此尺寸不变。又如焊接式板式换热器的耐温耐压显著好于可拆式板式换热器,可以达到250℃、2.5MPa。 板式换热器按照组装方式可以分为可拆式、焊接式、钎焊式等形式;按照换热板片的波纹可以分为人字波、平直波、球形波等形式;按照密封垫可以分为粘结式和搭扣式。
